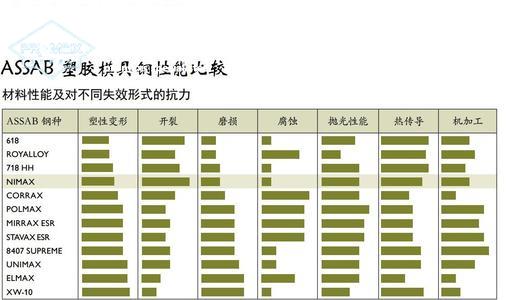

常用模具鋼除了S136還有哪些-常用s136熱處理硬度是多少

　　s136熱處理硬度分兩種，出廠為預(yù)硬狀態(tài)的s136硬度是HRC32-36度，出廠為退火狀態(tài)的s136硬度是HRC18-22度。s136模具鋼質(zhì)量等級與s136硬度無關(guān)。煉鋼廠出廠兩種s136硬度的原因是出于使用方式考慮。

　　一、s136硬度，預(yù)硬狀態(tài)的s136硬度介紹

　　出廠為預(yù)硬狀態(tài)的s136硬度是HRC32-36度。預(yù)硬s136市場叫s136H模具鋼 。這個硬度值范圍的s136硬度機械加工性能很好。模具廠可以將S136模具鋼直接加工成模具，節(jié)省熱處理和二次加工?？s短模具制造時間，降低加工費用，避免模具鋼熱處理的開裂風(fēng)險。(預(yù)硬s136硬度介紹)

　　二、s136硬度，退火狀態(tài)的s136硬度介紹

　　退火狀態(tài)s136硬度是HRC18-22度，鋼廠標注的s136硬度是HB180-195度。這種s136硬度的好處是，模具廠可以將s136硬度，通過熱處理調(diào)到自己想要的硬度值。一般模具廠是s136撫順多少錢一公斤將s136硬度熱處理到HRC48-52度，以提高模具耐磨性和鏡面拋光性能，達到模具長壽命和提高模具表面光潔度目的。(軟料s136硬度介紹)

　　三、s136硬度，優(yōu)質(zhì)s136硬度和劣質(zhì)s136硬度介紹

　　宏觀來講，優(yōu)質(zhì)s136硬度和劣質(zhì)s136硬度的硬度值是一樣的。具備測量，優(yōu)質(zhì)s136硬度和劣質(zhì)s136硬度偏差很大。優(yōu)質(zhì)s136硬度均勻，劣質(zhì)s136硬度偏差大。

　　1) 劣質(zhì)s136硬度不均勻。同一件S136模具鋼，各個點的硬度偏差大，形成s136硬度不均勻。造成s136模具鋼加工走刀不順暢，經(jīng)常遇到無法鉆孔或攻牙的現(xiàn)象;造成s136模具鋼鏡面拋光差。(劣質(zhì)s136硬度介紹)

　　2) 優(yōu)質(zhì)s136硬度均勻。同一件S136模具鋼，測量每個點的S136硬度值偏差很小。優(yōu)質(zhì)s136模具鋼加工走刀順暢， s136模具鋼鏡面拋光好，可以生產(chǎn)光學(xué)鏡片模具。(劣質(zhì)s136硬度介紹)

　　四、造成S136硬度不均勻的原因是：

　　S136硬度不均勻的根本原因是模具鋼有害雜質(zhì)含量過高，合金分布不均勻 。同行為了降低成本，采用廢鋼翻新代替合金煉鋼，這些廢鋼翻新的模具鋼雜質(zhì)多，雜質(zhì)一旦存在就無法去除，只能稀釋。這些存在于模具鋼內(nèi)部的雜質(zhì)，會造成S136硬度不均勻，鏡面拋光時，經(jīng)常遇到沙孔、麻點、料紋、黑團、亮線等拋光不良現(xiàn)象。(s136硬度不均勻原因分析)

　　五、避免S136硬度不均勻的解決辦法是：

　　避免S136硬度不均勻的有效辦法是改進煉鋼設(shè)備和煉鋼工藝，提高模具鋼純凈度 ，降低或消除有害雜質(zhì)，從而達到合金分布均勻目的。S136-D模具鋼采用歐洲INTECO(英泰克)氣氛保護電渣爐煉鋼、國內(nèi)僅有2家;材質(zhì)純凈度更好，鋼中硫含量低至0.0005% (稱為無硫模具鋼)。S136-D模具鋼的鏡面拋光度18000#，國內(nèi)也許沒有第2家。國內(nèi)優(yōu)質(zhì)S136模具鋼的鏡面拋光度10000#左右。
