鋼的更普通熱處理工藝有退火、正火、淬火、回火等。

1、鋼的退火

退火是將剛加熱到適當溫度，保溫一定時間，然后緩慢冷卻的熱處理工藝。退火主要用于鑄、鍛、焊毛抷和半成品零件，為預備熱處理。退火后獲得珠光體型組織。退火的主要目的是：軟化鋼材以利于切削加工：消除內(nèi)應力以防止工件變形：細化晶粒改善組織，為零件的更終熱處理做好準備。

2、鋼的正火

將鋼加熱到Ac3（或Accm）以上30到50攝氏度，保溫適當時間，出爐后在空氣中冷卻的熱處理工藝叫正火。與退火相比，正火的生產(chǎn)周期短，節(jié)約能量，而且操作簡便，冷卻速度較快，得到的組織比較細小，強度和硬度也稍高一些。生產(chǎn)中常優(yōu)先采用正火工藝。

3、鋼的淬火

淬火是將鋼加熱到Ac3或Ac1以上，保溫一定時間，冷卻后獲得馬氏體和（或）貝氏體組織的熱處理工藝。淬火是鋼的更有效更經(jīng)濟的強化手段之一。

4、回火

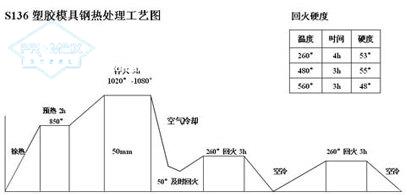

回火是將淬火鋼加熱到Ac1一下某一溫度，保溫一定時間，然后冷卻至室溫的熱處理工藝?；鼗鹗谴慊鸬暮罄m(xù)工序?；鼗鸬闹饕康氖菧p少或消除淬火應力，防止工件變形或開裂，穩(wěn)定工件尺寸及獲得工件所需的組織和性能。淬火后鋼的坐直是不穩(wěn)定的，具有向穩(wěn)定組織轉(zhuǎn)變的自發(fā)傾向。加熱回火加速了這個自發(fā)進口撫順s136模具鋼轉(zhuǎn)變的過程。[S136]
